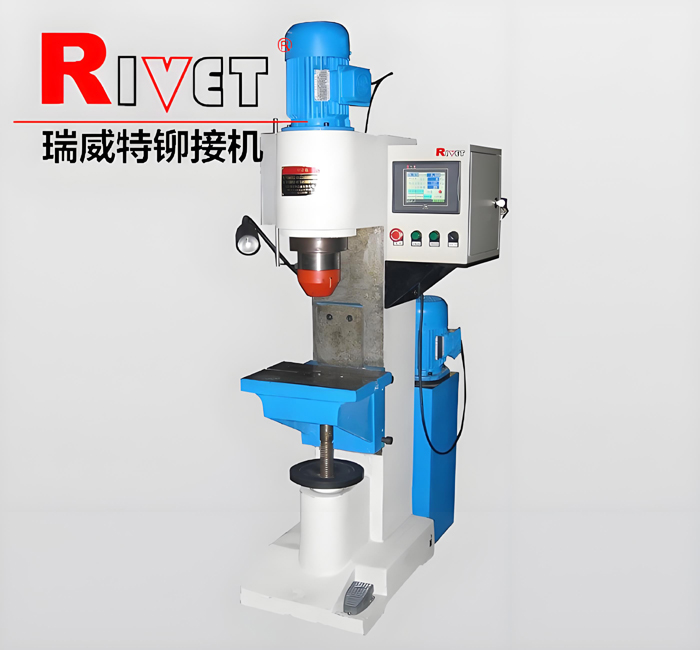

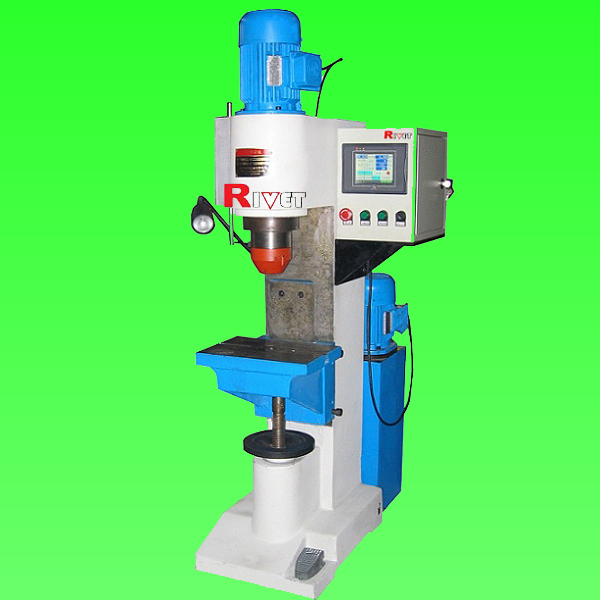

JM16-PLC(CNC-Radial riveting machine）

Characteristics：

■Grating ruler,fast and working speed stroke.

■Riveting stroke and time shows on screen.

■Riveting tool position control by grating ruler

■Control systme DC24V.

■Production frequency 5-8 seconds (excluding auxiliary time).

■Processing diameter Φ16mm

  Equipment performance: stable, safe, meets the requirements of riveting process, the riveting head has no self rotation , the coaxiality tolerance of the spindle centerline is 0.15mm, and the tolerance of the spindle centerline to the worktable plane is 0.2mm/100mm.

技术参数：

▲Riveting diameter                                Φ3mm-Φ16mm

▲Pressure                                               34KN

▲Pressure system output                        2.5MPa

▲Stroke                                                    30mm

▲Working space                                      200mm

▲Workbench movable                             200mm

▲Positioning hole size                               Φ26mm

▲Throat depth                                         195mm

▲Riveting pin lenght                                 62mm

▲Workbench size                                    350mmx250mm

▲Power                                                     2.2Kw

▲Pump moter rotation direction               Clockwise (top view)

▲Overalldimension                                    850mmx600mmx1650mm

▲Net weight                                               570Kg

▲PLC                                                                Mitsubishi

▲Touch screen                                                      Omron
